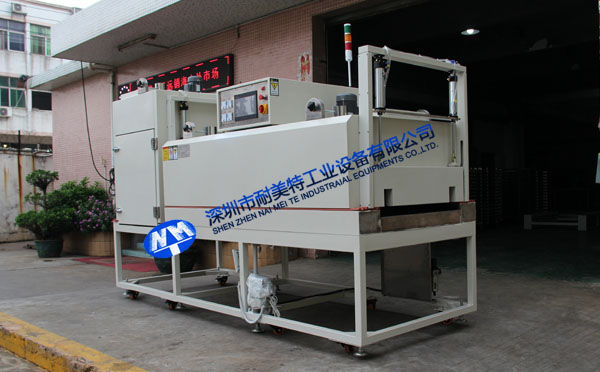

产品名称：	NMT-SDL-758电子产品点胶隧道炉(维泰合创)
产品编号：	NMT-SDL-758
适用范围：	电子产品点胶隧道炉
浏览次数：

　详细介绍

一、电子产品点胶隧道炉主要技术参数
1、内胆尺寸：烘干区;长3380*净高250*进料宽900mm；
2、外形尺寸（约）：烘干炉外形总长3380mm*总高1960mm*总宽1300mm，产品进料宽度为900mm，进料高度为250mm、出口段内部高度为820mm（配3个自动升降门）；烘干部分总长3380mm，分两节炉盖三个温区。
3、温度范围：常温～+150℃可调；
4、仪表显示精度：≤±0.1℃；
5、温度波动度：≤±1℃；
6、温度均匀度：≤±5℃(空载)；
7、升温速率：≤8℃/min；
8、运风方式：上下循环运风；
9、外壳温度：外壳温度不高于室温+15℃，接缝处和炉口温度不高于室温+25℃；
10、电源：三相五线制，380V，50HZ；
11、总功率：16KW；

二、电子产品点胶隧道炉炉体结构特征
1、外壳材料：采用2mm厚冷轧板（强度、塑性和焊接综合性能最好）折弯焊接制作；
2、内胆材料：采用1.5mm厚304#不锈钢板制作；保持内胆清洁无尘，防生锈、耐腐蚀；
3、炉体底架：采用40*40*1.5mm方通制作，保持炉体内外各个面的承载强度，并保留热胀冷缩系数，可防止炉体变形。
4、保温材料：采用100K加密型硅酸铝岩棉，具有不可燃烧，隔热性强等特点，厚度为100mm；
5、电动缸：炉体烘干部分内置翻转电动缸；
6、门：配置3个自动升降门，开户、关闭由客户设备控制，烘干段二配侧维修门；
7、脚杯/脚轮：底部装有可调节脚杯，方便箱体调节箱体高度；

三、电子产品点胶隧道炉控制系统
1、运风马达：配台湾爱德利0.37KW运风马达；
2、风轮：配9寸201#多翼式不锈钢风轮；
3、辐射加热：发热管采用201#不锈钢发热管控制发热, 带散热片；
4、加热管控制：采用SSR固态继电器控制每组发热管；
5、温度传感器：欧姆龙3米标准型，K型热电偶；
6、其它：控制电器均采用进口施耐德和日本欧姆龙品牌；
四、电子产品点胶隧道炉功能
1、超温报警：当实际检测温度超过超温保护温控器设定值时，自动切断加热电源，起到双重保护功能；
2、声光报警：配带蜂鸣器的报警灯。
3、接地保护：结构件安全接地保护。
4、电源缺相、相序保护：配有相序保护器；
五、电子产品点胶隧道炉环境条件
1、环境温度：-5℃～+40℃；
2、相对湿度：≤85%RH；
3、电源：AC380V±10%，50Hz；
六、电子产品点胶隧道炉培训
免费进行技术培训
