产品名称：	NMT-SDL-906化工行业蜂窝催化剂网带煅烧炉（上海聚淼环保）
产品编号：	NMT-SDL-906
适用范围：	化工行业蜂窝催化剂网带煅烧炉
浏览次数：

　详细介绍

一、蜂窝催化剂网带煅烧炉主要技术参数
1、内胆尺寸：长3240*净高300*内宽450mm；
2、外形尺寸（约）：长6000mm*高1550mm*宽1140mm，地面到网带的高度为1000mm；进料区长600mm，烘干区长3000mm，分为4段；缓冲区200mm，空置区600mm，冷却区1000mm，收料区600mm ；
3、温度范围：室温+20～550℃；
4、仪表显示精度：±0.1℃；
5、温度波动度：±5℃；
6、升温速率：≥10℃/min；
7、外壳温度：温升不超过环境+25℃，接缝处周边不超过环境+30℃；
8、电源：三相五线制，380V，50HZ；
9、总功率：80KW；

二、蜂窝催化剂网带煅烧炉结构
1、内胆材料：采用2.0mm厚SUS316不锈钢板制作；保持内胆清洁无尘，防生锈、耐腐蚀；
2、炉体底架：采用40*40*2mm方通制作，保持炉体内外各个面的承载强度，并保留热胀冷缩系数，可防止炉体变形。
3、保温材料：采用100K加密型硅酸铝岩棉，具有不可燃烧，隔热性强等特点，厚度为200mm；

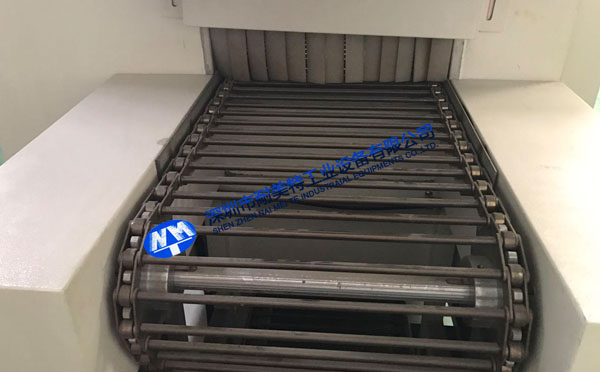

4、输送带：采用SUS316L耐高温不锈钢输送带；
5、升降门：进出料口配有手动调节门，可手动上下调节进料口高度；
6、脚杯：底部装有可调节脚杯，方便调节箱体高度；
三、蜂窝催化剂网带煅烧炉控制系统
1、进气口：每段温区各装有一个进气口，进风管连至冷却区。进气口装有调节阀门，可独立调节进气量大小。
2、输送带调速控制：采用2HP永坤齿轮减速马达，速度可调，配2HP爱德利变频器变频调速，传动速度：0-4mm/s，平均速度为2.5mm/s。
3、发热管：采用SU316不锈钢发热管带散热片；
4、加热管控制：采用SSR固态继电器控制每组发热管；
5、温度传感器：日本欧姆龙3米标准型，K型热电偶；
6、冷却部分：配有0.37KW高温排风风机俩台，配变频器无极调节排风风量大小（200－1200m3/h可调）
7、其它：控制电器均采用日本欧姆龙品牌或施耐德品牌；

四、蜂窝催化剂网带煅烧炉功能
1、声光报警：配带蜂鸣器的报警灯；
2、接地保护：结构件安全接地保护；
3、电源缺相\相序保护：配有相序保护器；
4、漏电保护：装有漏电保护开关；
5、防卡死保护：采用DLM9（ERD）系列电磁离合器，防止输送带卡死损坏电机及输送带。
五、蜂窝催化剂网带煅烧炉环境条件
1、环境温度：-5℃～+40℃；
2、相对湿度：85%RH；
3、电源：AC380V±10%，50Hz；
六、蜂窝催化剂网带煅烧炉培训
免费进行技术培训
