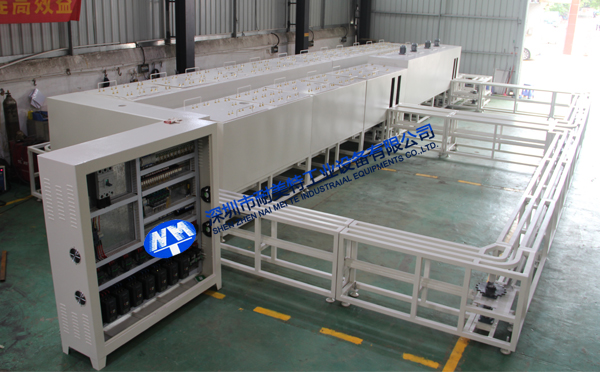

一、打印机硒鼓隧道式烘干炉主要技术参数
1、内胆尺寸：200度烘烤区1：长5000*净高750*内宽800mm；200度烘烤区2：长7000*净高750*内宽800mm；420度烘烤区：长12000*净高750*内宽800mm；
2、外形尺寸（约）：200度烘烤区：长5000*高1750mm*宽1000mm，分为2段，每段2500mm；200度烘烤区2：长7000*高1750mm*宽1000mm，分为3段，每段2330mm；420度烘烤区：长12000*高1850mm*宽1200mm，分为6段，每段2000mm；
3、温度范围：室温+20℃～200℃；室温+20℃～450℃；
4、仪表显示精度：±0.1℃；
5、升温速率：≤8℃/min；
6、外壳温度：温升不超过环境+15℃，接缝处周边不超过环境+20℃；
7、电源：三相五线制，380V，50HZ；
8、总功率：450度，每节40KW,共240KW；200度，每节25KW，共125KW；

二、打印机硒鼓隧道式烘干炉炉体结构特征
1、外壳材料：采用2mm厚Q235冷轧钢板（强度、塑性和焊接综合性能最好）折弯焊接制作；
2、表面处理：表面打磨、抛光、磷化（可以增加金属的耐蚀性，油漆的附着力）处理后；高温喷塑（大波纹型），可防止生锈，耐腐蚀；颜色为“电脑灰”；
3、内胆材料：采用1.5mm厚SUS304不锈钢板制作；保持内胆清洁无尘，防生锈、耐腐蚀；
4、炉体底架：采用50*50*2mm方通制作，保持炉体内外各个面的承载强度，并保留热胀冷缩系数，可防止炉体变形。
5、保温材料：采用100K加密型硅酸铝岩棉，具有不可燃烧，隔热性强等特点，厚度为200mm；
6、换气装置：炉盖上面设有进气口、排气口；
7、脚杯：底部装有可调节脚杯，方便调节箱体高度；
8、输送链：采用P50.8-2Q-D碳钢无尘涂装线链条，节距50.8mm，每间隔203.2mm配置治具安装插销。

三、打印机硒鼓隧道式烘干炉功能
1、触摸屏：采用威纶10寸彩色触摸屏与台达温控模块，程序动作采用日本松下PLC编程控制，采用PID自动整定模块连续缓冲式输出。
2、发热管：采用U型不锈钢发热管；
3、加热管控制：采用SCR可控硅控制每组发热管；
4、温度传感器：日本欧姆龙3米标准型，K型热电偶；
5、控制电柜：配独立控制电柜1台，控制整套生产线（包括加热炉与输送线）；
6、其它：控制电器均采用日本欧姆龙品牌或施耐德品牌；
7、自动恒温：温控器可根据用户设定的温度值；采用PID自动计算输出功率的大小，越接近温度设定值时，输出功率越小，以达到恒温控制的目的，并可节能省电；
8、超温报警：当实际检测温度超过超温保护温控器设定值时，自动切断加热电源，起到双重保护功能；前后两侧、面板上设有紧急停止开关；
9、声光报警：配带蜂鸣器的报警灯；
10、接地保护：结构件安全接地保护；
11、电源缺相\相序保护：配有相序保护器；

四、打印机硒鼓隧道式烘干炉环境条件
1、环境温度：-5℃～+40℃；
2、相对湿度：?85%RH；
3、电源：AC380V±10%，50Hz；
五、打印机硒鼓隧道式烘干炉培训
免费进行技术培训
六、打印机硒鼓隧道式烘干炉补充协议
1、最大工件（450mm）上、下温差＜8℃（采用甲方专用隧道炉测温仪测量）；
2、链条运行速度采用变频器调节，确保运行稳定无抖动；
3、炉体无异常形变确保链条运行稳定可靠，工件与炉体无摩擦碰撞。
